電子回路設計
AFURの電子回路設計は、半導体レベルからの最適化設計により、製品の心臓部を構築します。高度な技術力と豊富な実績に基づき、お客様の要求に最適な回路設計を提供します。省電力・高性能・小型化など、様々なニーズに応える回路設計を実現します。
また、量産を見据えた設計を行うことで、将来的なコスト削減や信頼性向上にも貢献します。試作から量産までをトータルで考えた設計アプローチにより、開発の手戻りを最小限に抑えます。
アナログ回路設計
センサーインターフェース、電源、アンプなど、高精度なアナログ回路設計を提供します。ノイズ対策や省電力化などの課題も解決します。
デジタル回路設計
マイコン、FPGA、DSPなどを用いた高性能なデジタル回路設計を行います。処理速度と消費電力のバランスを最適化します。

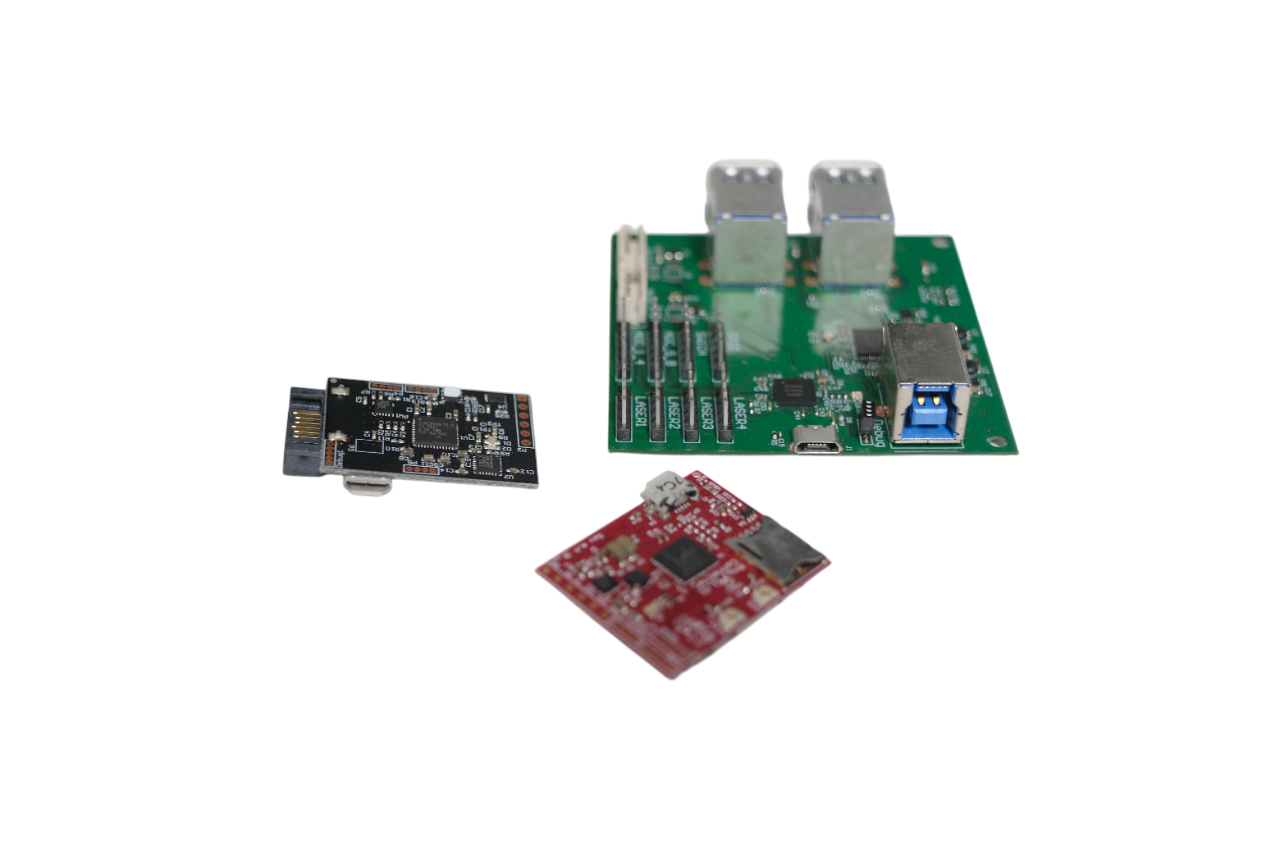

PCB設計
多層基板、フレキシブル基板など、様々な基板設計に対応。EMC対策や熱対策を考慮した高品質な設計を実現します。

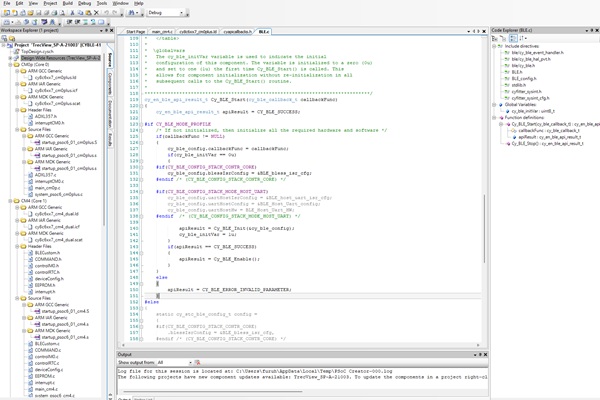

ファームウェア開発
組込みソフトウェア開発の経験豊富なエンジニアが、ハードウェアの性能を最大限に引き出すファームウェアを開発します。
電子回路設計プロセス
要件定義
お客様の製品コンセプトや要求仕様をヒアリングし、技術的な実現方法を検討します。機能、性能、サイズ、コスト、開発期間など様々な要素を考慮して最適な回路構成を提案します。
回路設計
要件に基づいて回路図設計を行います。部品選定、消費電力計算、信号品質シミュレーションなどを実施し、動作の安定性と信頼性を確保します。
PCBレイアウト
回路図に基づき、基板のサイズや層構成を決定し、部品配置やパターン設計を行います。EMC対策やノイズ対策、熱対策を考慮した設計を行います。
試作・評価
設計した基板を試作し、電気的特性や機能の評価を行います。必要に応じて改良を加え、要求仕様を満たす設計に仕上げます。
量産設計
試作評価の結果を踏まえ、製造性やコストを考慮した量産向け設計に移行します。DFM（Design For Manufacturing）を徹底し、安定した品質の製品製造を実現します。
